ПО РЕГИСТРАТОРА ПАРАМЕТРОВ ДВИЖЕНИЯ МАНЕВРОВОГО ТЕПЛОВОЗА
ПО РПДА-ТЭто программное обеспечение для блока регистрации БР-7М, являющегося частью регистратора параметров движения маневрового тепловоза РПДА-Т. Оно отвечает за сбор, запись и анализ данных о работе тепловоза.
Правообладателем программного обеспечения регистратора параметров движения маневрового тепловоза является ООО «АВП Технология».
Сведения о «ПРОГРАММНОМ ОБЕСПЕЧЕНИИ РЕГИСТРАТОРА ПАРАМЕТРОВ ДВИЖЕНИЯ МАНЕВРОВОГО ТЕПЛОВОЗА» включены в Реестр российского программного обеспечения, (№ реестровой записи 23549).
Назначение
Программное обеспечение регистратора параметров движения маневрового тепловоза (далее ПО РПДА-Т) предназначено для блока регистрации БР-7М, который является составной частью регистратора параметров движения маневрового тепловоза РПДА-Т. ПО РПДА-Т предназначено для обеспечения регистрации и анализа параметров движения маневровых тепловозов, поступающих по CAN-сети от блоков МБКИ-1Р и БИВМ-5 (БИВМ-30, БИВМ-33).
ПО РПДА-Т представляется на условиях безвозмездной простой (неисключительной) лицензии в составе блока регистрации БР-7М, который является составной частью регистратора параметров движения маневрового тепловоза РПДА-Т.
Форма договора поставкиОсновные функциональные характеристики ПО РПДА-Т
- - от МБКИ-1Р данные от датчиков топлива, температуры, давления, оборотов и дискретных данных;
- - от БИВМ-5 (БИВМ-30, БИВМ-33) данные токов и напряжений.
- - данные от датчиков топлива, температуры, давления, оборотов, дискретных данных, токов и напряжений.
ПО РПДА-Т записывает на картридж и во внутреннюю память информацию, полученную по CAN-сети. Неупакованная информация предварительно упаковывается в соответствии с согласованными форматами записей для их последующей обработки на автоматизированных рабочих местах расшифровки данных регистратора параметров движения маневрового тепловоза (АРМ РПДА-Т).

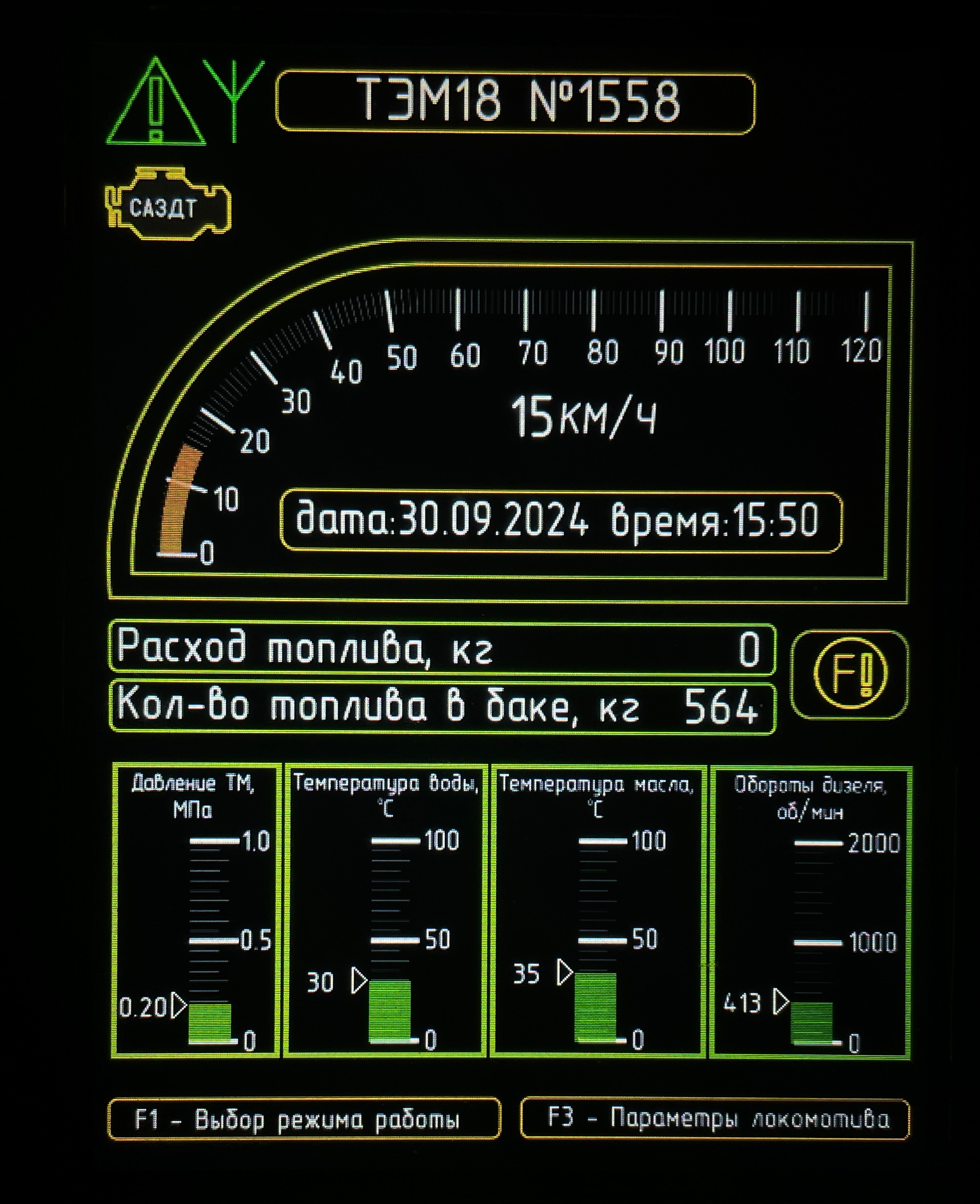

ПО РПДА-Т выводит на встроенный в БР-7М экран: номер локомотива, на котором он установлен; текущие дату и время; параметры работы БР-7М.
С помощью встроенной в блок регистрации БР-7М клавиатуры ПО РПДА-Т обеспечивает манипулирование данными, отображаемыми на индикаторе, а также ввод номера локомотива, на котором он установлен, и сохранение этого номера в энергонезависимой памяти БР-7М.
Инструкция по установке ПО РПДА-Т
ПО РПДА-Т предназначено только для обновления на блоке БР-7М с предустановленным тестовым программным обеспечением на этапе производства, а также последующего обновления. Установка ПО РПДА-Т на блоке БР-7М с не предустановленным тестовым программным обеспечением в условиях эксплуатации не предусмотрена.
Блок регистрации БР-7М построен на основе модуля «доверенная платформа» и имеет следующие характеристики:
CPU Freescale iMX6 Solo (ARM Cortex-A9 1000 МГц);
ОЗУ 512 Mбайт;
FLASH 4 Гбайт
Установка ПО РПДА-Т в блок БР-7М выполняется в следующем порядке:
- Подать питание на блок БР-7М;
- Вставить USB-накопитель с ПО РПДА-Т (с файловой системой FAT32 и записанным файлом «bni.img» в корневом каталоге) в USB-соединитель блока БР-7М;
- В основном экране меню нажать кнопку [F3], перейти на экран с заголовком [Параметры локомотива];
- Одновременно нажать кнопки [ENTER] и [SHIFT], перейти на экран с заголовком [Вход в расширенное меню параметров локомотива];
- Нажимая кнопки [←] или [→] на клавиатуре БР-7М, перейти на экран с заголовком [Вход в инженерное меню настройки системы];
- Нажать кнопку [ENTER] и в поле [------] ввести заводской номер БР-7М в обратной последовательности и повторно нажать кнопку [ENTER], перейти на экран с заголовком [Настройка системы];
- Нажать два раза кнопку [F1], перейти на экран с заголовком [Обновление ПО блоков];
- Нажимая кнопки [↑] или [↓] на клавиатуре БР-7М, необходимо перейти в поле [3. БР-7 найден в сети] и нажать кнопку [ENTER], после чего начнется установка ПО в блок БР-7М (в процессе обновления блока БР-7М питание системы не отключать!);
- После завершения процесса установки ПО на дисплее блока БР-7М появится «синий» экран, затем через 10-15 секунд появится экран с заголовком [Ввод серии и номера локомотива];
- Нажимая кнопки [←] или [→] на клавиатуре БР-7М, выбрать необходимый тип локомотива в поле [Серия локомотива], номер локомотива ввести в поле [Номер локомотива];
- Для подтверждения соответствующего выбора нажать кнопку [ENTER];
- Для выхода в основное меню нажать [SHIFT].
